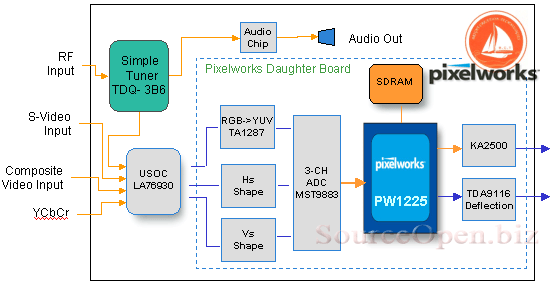

GX1型CRT数字电视方案是采用SANYO超级单片USOC LA76930配Pixelworks逐行处理芯片PW1225开发的一款低成本的数字逐行电视机方案，系统框图如上图。
该方案可以实现多种扫描频率的数字电视，典型输出：60P、75I、100I、1250I。
|
※本方案分为数字板和主板两个部分。
|
|
※1、数字板上的主要器件有
- TA1287：将LA76930传送的RGB信号转换为YUV信号。
- MST9883B：模数转换电路，将TA1287输出的YUV信号转换为数字信号。
- PW1225A：逐行数字处理电路，并输出模拟的RGB信号。
- KA2500：对PW1225A输出的RGB信号进行对比度和亮度控制。
|
|
※2、主板上的主要器件有
- LA76930：解码片，IF+V/C/D处理。
- TDA9116：进行行场扫描和枕校处理。
- LA4280：伴音功放。
- LV1116：音效处理芯片。
|
| 可实现功能： |
- 支持2路AV输入、1路S端子输入、1路YCbCr输入、1路AV输出；
- 可选择实现彩色制式：PAL、PAL60、NTSC3.58、NTSC4.43；
- 可选择实现伴音制式：4.5M、5.5M、6.0M、6.5M；
- 具有精细扫描控制功能(SVM)、图像数字消噪功能；
- 可选择实现地磁校正功能(倾斜校正功能)；
- 具有多种扫描模式切换功能(60P、75I、100I、1250I等等)；
- 可选择开关机拉幕功能，半透明菜单背景(菜单背景可开关)；
- ROM校正功能，在CPU掩膜后，可用EEPROM对软件不足作补偿；
- 可选择万年历功能(带农历)、可选择游戏功能；
- 图像静止功能。
方案特点：
- 采用三洋2合1芯片LA76930，大大减少芯片周围元器件，有利于机芯设计生产。同时机芯成本较低。
- 采用PW1225逐行数字处理芯片，带有第三代逐行处理技术、逐点清晰技术。具有小角度斜纹处理消除锯齿功能。
方案的推广应用及前景：目前数字电视已经渐渐取代模拟电视成为消费者购买时的首选，本方案正是把握住市场需求开发而成，具有极高的性价比，在众多数字平台方案中脱颖而出，得到了整机生产厂的亲睐。
|
|
