输出
1个主输出“程序”(BNC+HD15) 1个预先输出“设置”可在转换前进行预览和调试。
4个TALLY（标签）输出（能够从16个入口中任意选择来检测那一个是“空”）

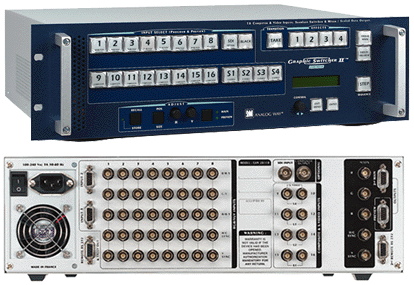

图形转换器II上/下检测转换每一个输入成为用户可理解的输出格式，与任意投影机LCD,DLP 或CRT，等离子显示器，电视墙，同步监测的固有分辨率相符。输出格式可以在HDTV, D-ILA, SXGA, XGA.2, SVGA 或 VGA中选择，同时不论输入任何信息都可保持该格式。这就支持了显示装置的一次调整。 它带有一个完善的自然色过滤解码器，先进的三维动态视频转换过程和一个3/2胶片来进行视频纠正。着一装置将“友好的用户界面”标准提高到一个较高的水平。PIP，无缝淡化及融合效应与自动识别输入相结合，使时时终端显示更便捷，效果更佳。 对于多幕应用，2或3个图形转换器II?可以拼接一起并仅仅通过1个遥控中心可以进行控制

可选输入指标：
高分辨率电视：480P，720P，1080P
D-ILA : 1365 x 1024
SXGA**: 1280 x 1024 (64 KHz / 60 Hz)
XGA.2: 1024 x 768 (48.3 KHz / 60 Hz)
SVGA: 800 x 600 (37.8 KHz / 60 Hz)
VGA: 640 x 480 (31.5 KHz / 60 Hz)
带有可选择的RGsB，RGBS或RGBHV同步输出.

可选的电视 / 视频输出:组件,组合器件, S 视频(Y/C),同步

用户控制：

控制面板：
        输入选择：主要/预先输入选择和黑色控件
     获取：控件用作程序/预设之间的转换
     调节：各输入影象调整：
              水平的和垂直的大小及位置调整
              恢复原影象的设置
             可记忆格式及影象设置的存储功能
液晶窗口和控件：
     输入格式设置
     输出格式和同步选择
     转换效应选择
     对比度，灰度，RGB，颜色，饱和度   ，明亮度，灰度系统，时时调整
     测试输出类型
     水平及垂直平滑过滤器
     控制棉板及控件锁定
接合器：
     BNC接合器上输入及HD15
    主要输出：5个BNC接合器+15针高分辨率柔和效应（程序）
     输出程度：15栓高分辨率柔和效应(预设)
     遥控RS232：2ⅹ9栓DB柔和接合器
     RS232及标签：DB9柔和效应
GSW2811R-D1:带有SDI接口的图象转换器II
OPT-GSW2-VO:可选择的电视/视频接口

优势
16台计算机/视频输出
8路RGB速率达1600ⅹ1280，计算机，视频，高清晰度电视，YUV，组件
8路组合或4S视频+1个SDI输出图象

输出
1个主输出程序+1个预先输出设置，转换达到SXGA，高分辨率电视，D-ILA
可选的视频输出
计算机和视频效果：PIP，搽拭，软边缘，主题效果，混合，剪切
转换器嵌入
程序和预先设置功能
输入路径及有效选择
4个可分配的“匹配”输出
输入框架跟随模式
RS232遥控软件
整系列有效存储
通过RS232可对软件进行调整及升级
可通过(Ref.RCU2811)遥控坐架来控制达到3单元同步发生

技术特征 - 输入
RGB：高分辨率电视和计算机图象：VGA, VESA.X, SVGA, XGA.2, SXGA, UXGA, 8514/A, 480p, 720p, 1080p, 1080i
MAC?, SUN?, SILICON GRAPHICS?, INTERGRAPH?, HP?, POWER MAC?,G3?, G4?, POWER PC?
YUV=组件（YDrDb）达到15000赫兹
组合与S视频：NTSC, PAL, SECAM, BLACK和 WHITE
选择器：SDI输出图象-4：2：2（10字节）
自动识别所有同步输入(RGsB, RGBS, RGBHV)
分辨率：达到1600ⅹ1280
水平频率：15000赫兹到130000赫兹不等或渐次的
垂直频率：达到130000赫兹
